美国客户远程排障案例：X/Y 轴 Following Error 的诊断与解决

在激光切割设备调试和改造过程中，X/Y 轴出现 “following error（跟随误差）” 报警，往往意味着控制指令与伺服实际反馈之间存在偏差。若处理不当，不仅会导致设备无法回零、轴无法移动，还可能造成定位精度异常。

近期，Sky Fire Laser 技术团队通过 WhatsApp 群组与 AnyDesk 远程协助，帮助一位美国密歇根州客户解决了设备 X/Y 轴跟随误差及移动距离不准确的问题。经过三天的远程诊断、参数校准与软件升级，设备最终恢复正常运行。

一、客户设备与问题概况

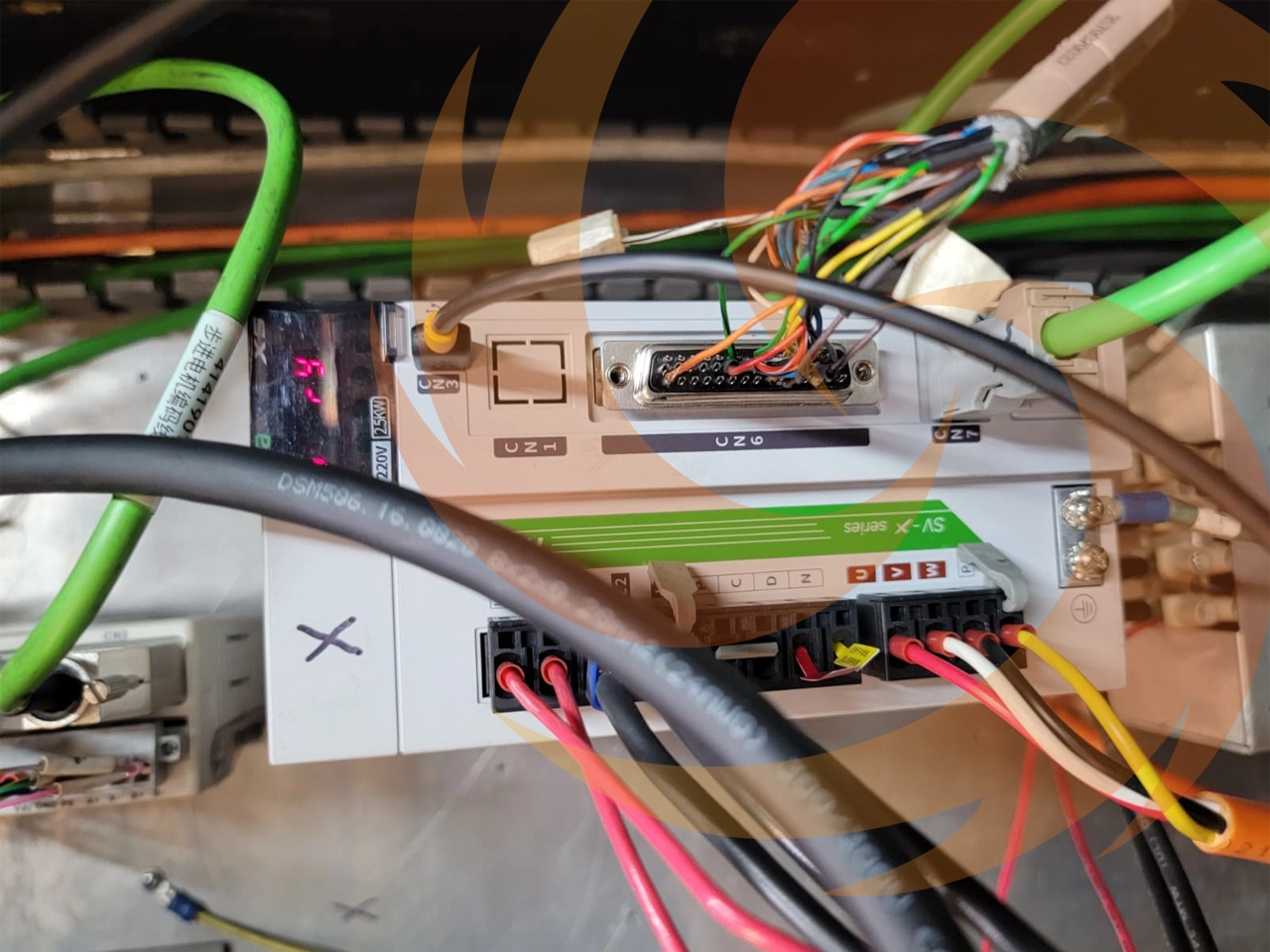

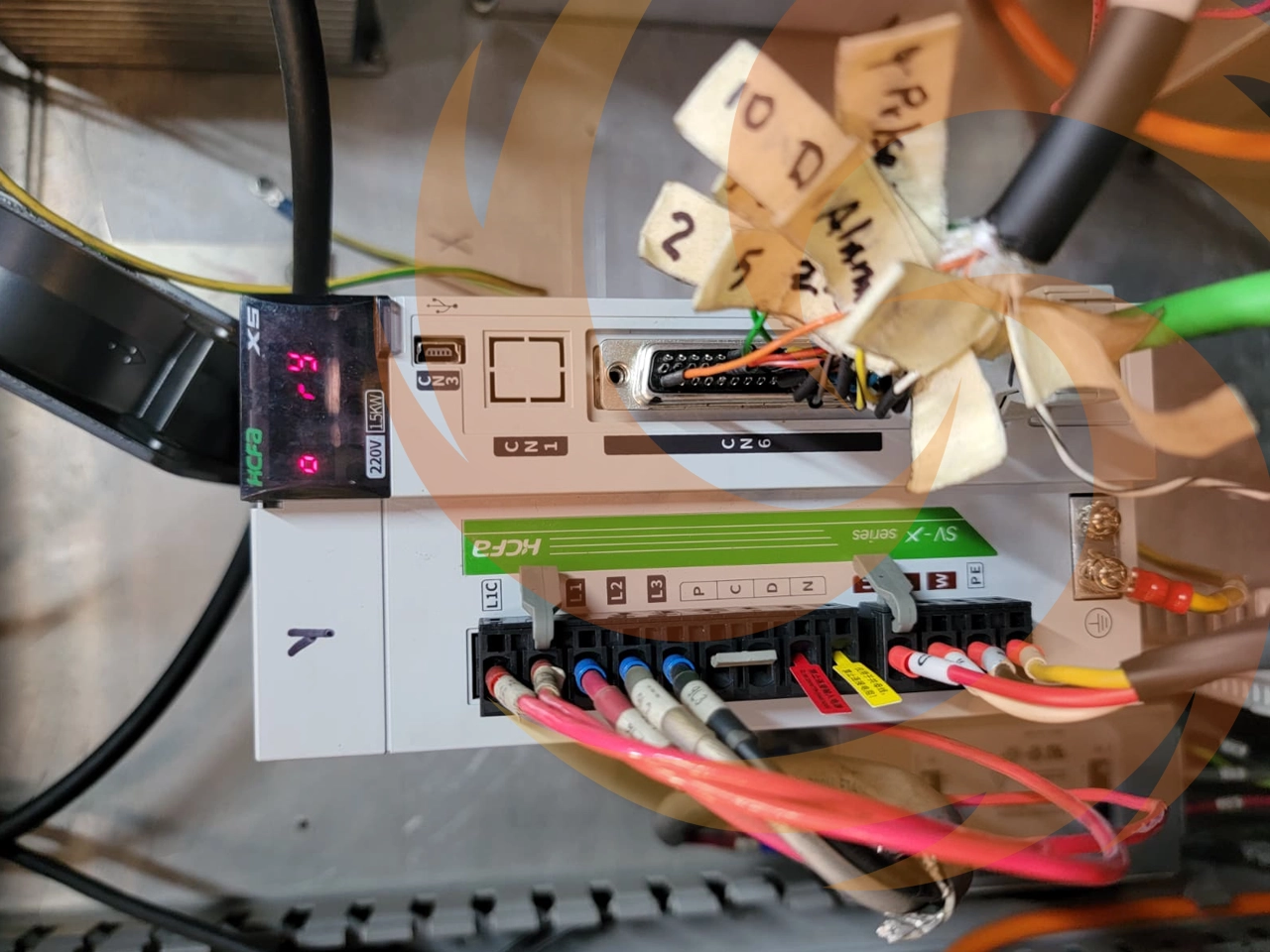

客户设备采用 EDS3000 控制系统和 RayTools XC3000S 切割软件，X/Y 轴配备 HCFA 伺服驱动器，传动结构为滚珠丝杠、同步带和链轮组合。

初始故障表现为：

• X/Y 轴可通过 HSC Studio 点动，但无法通过 EDS3000 正常控制移动；
• 系统持续报出 following error；

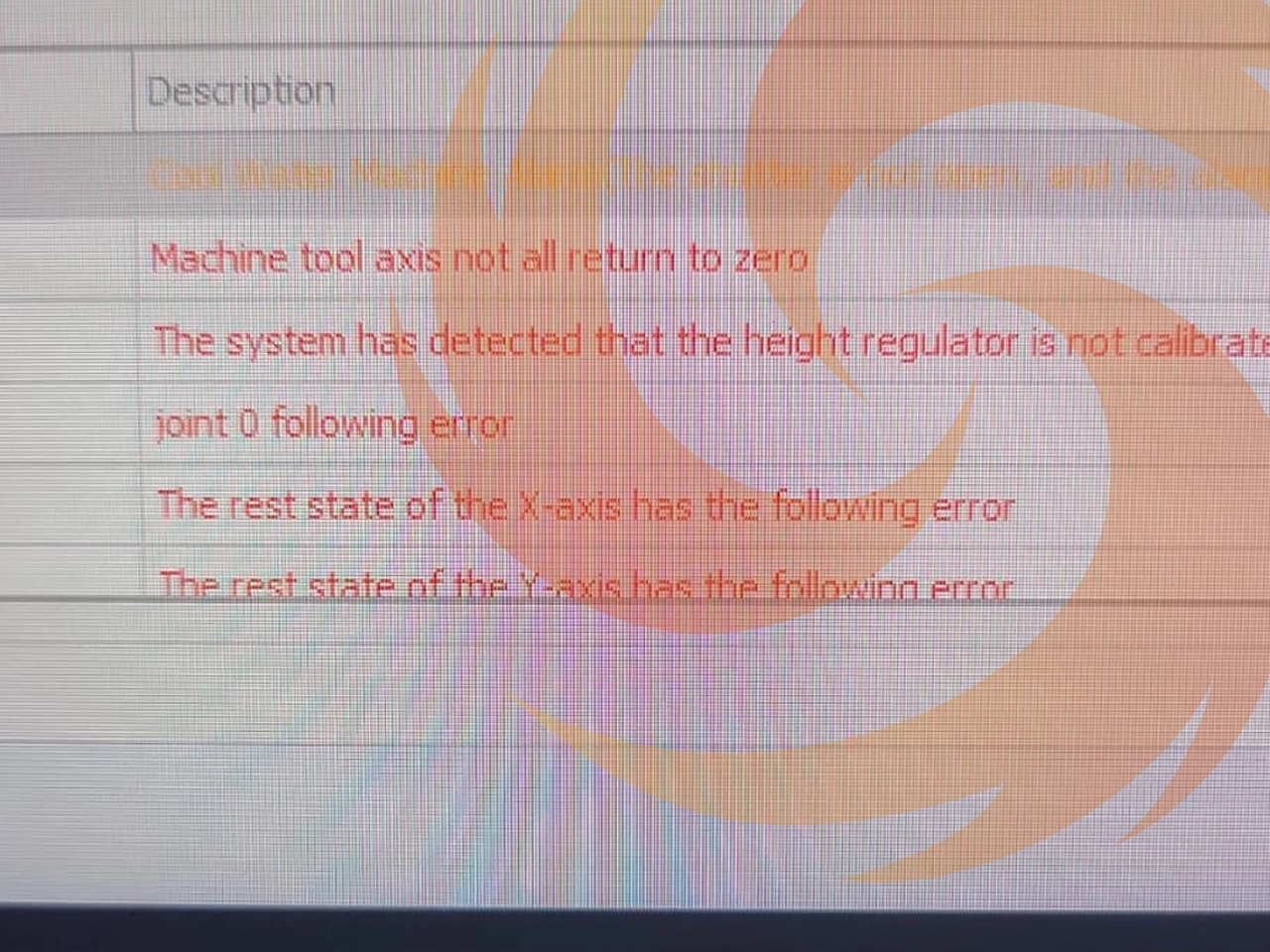

• 提示轴未全部回零、高度调节器未校准，以及 X/Y 轴静止状态跟随误差等报警；
• Y 轴可移动，但指令距离与实际移动距离不一致；
• X 轴移动偏差严重，并持续触发跟随误差报警。

二、远程诊断：先确认机械结构与控制参数

团队首先通过 AnyDesk 远程查看设备参数，发现 Pitch 参数存在异常可能。该设备并非标准齿轮齿条传动，而是采用滚珠丝杠、同步带和链轮的组合结构，因此不能直接套用常规齿轮齿条计算方式。

设备主要配置如下：

三、Y 轴校准：通过实际行程反算 Pitch 参数

客户反馈，Y 轴指令移动 100mm 时，实际移动距离仅约 70mm。团队确认编码器脉冲数后，采用实际测量数据重新校准 Pitch 参数。

计算方法如下：

• 修正后的 Pitch = 初始 Pitch ×（实际移动距离 ÷ 指令移动距离）

根据实际测试结果：

• 指令距离：100mm
• 实际距离：70mm
• 实际比例：70 ÷ 100 = 0.7
• 修正后的 Y 轴 Pitch：8.53658

完成参数修改后，Y 轴移动精度恢复正常，相关 following error 报警消除。

四、X 轴排障：定位编码器方向配置问题

X 轴的问题更为复杂。客户曾反馈，指令移动 100mm 时实际仅移动约 1mm；即使修改 Pitch 参数，仍会出现移动距离异常和 following error 报警。

在持续测试中，团队发现 X 轴指令 100mm 时实际可移动约 205mm。根据测量数据重新计算并微调后，X 轴最终 Pitch 参数设定为：

• X 轴 Pitch = 16.6419

但参数修正后，报警仍未完全消除。进一步核查后，客户确认 X 轴编码器方向反转设置是问题根源。完成编码器方向配置修正后，X 轴报警消失，最终测试结果为：

• 指令移动 500mm
• 实际移动 500mm

设备定位精度恢复正常。

五、最终结果

经过远程支持与连续验证，设备问题已全部解决：

• Y 轴 following error 消除，移动精度恢复正常；
• X 轴 following error 消除，指令 500mm 与实际移动 500mm 一致；
• 编码器方向配置问题得到修正；
• RayTools 软件升级至 V2.4.2.48298；
• 客户确认设备恢复正常运行。

客户反馈：

“Thank you for activating the encoder reversal that was the problem.”
感谢你们处理了编码器反转设置，这就是问题所在。

六、技术要点与维护建议

本案例说明，伺服跟随误差并不一定是驱动器或机械部件损坏，也可能由参数标定或反馈方向配置引起。

对于类似问题，建议重点检查：

1. 根据实际移动距离校准 Pitch 参数，而不是直接套用标准传动公式；
2. 核查编码器脉冲数、反馈方向及伺服参数；
3. 定期验证 X/Y 轴的实际移动精度；
4. 更换丝杠、同步带、链轮等机械部件后，应重新进行参数校准；
5. 保存已验证的最终参数，便于后续维护和恢复。
